上海渠工閥門管道工程有限公司

電動調節閥

首頁 >> 產品中心 >> 電動調節閥

ZDHW電動小流量調節閥

ZRHW電動小流量調節閥

一、電動小流量調節閥 產品概述

本公司的電動小流量調節閥是針對某些工況量身定制的電動調節閥,微小流量電動調節閥是采用鍛造閥體鍛制而成,易做成高壓電動調節閥閥芯尺寸可從加工差等0.15-15mm,可適應多種不同流量要求的工況。配由引進德國技術的PSL系列電子式電動執行器,電動執行機構內有伺服放大器,無需另配伺服放大器,有輸入控制信號(4~20mADC或1~5VDC)及單相電源便可控制運轉,實現對流量等參數的調節。微小流量電動調節閥具有體積小,重量輕、連線簡單、流量大、調節精度高等特點,電動小流量調節閥主要應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。

ZDHW電動小流量調節閥 ZRHW電動小流量調節閥
ZDHW電動小流量調節閥 ZRHW電動小流量調節閥

二、電動小流量調節閥 主要技術參數

公稱通徑(DN) G3/8"、1/2"、G3/4"、G1"
閥座直徑(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
額定流量系數KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允許壓差(MPa) ≤公稱壓力
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
額定行程(mm) 8 10 12
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座市
流量特性 等百分比、直線性
配置執行器類別 PSL系列、3810L系列等電動執行器(客戶指定品牌亦可)
執行器參數 電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

三、電動小流量調節閥 主要零件材料

閥體 WCB 304 316 316L
墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
閥座 304 304 316 316L
閥芯 304 304 316 316L
閥蓋 WCB 304 316 316L
閥桿 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
填料壓蓋 WCB 304 316 316L

四、電動小流量調節閥 主要性能指標

項目 指標值
基本誤差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

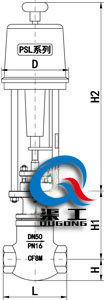

五、電動小流量調節閥 外形圖

電動小流量調節閥(高壓閥體) 電動小流量調節閥(低壓閥體)
電動小流量調節閥(高壓閥體) 電動小流量調節閥(低壓閥體)

六、電動小流量調節閥 安裝連接尺寸

公稱通徑DN 閥座直徑dn L H H1 H2 D
G3/8“ 1.5~15 95 30 130 465 177
G1/2“ 1.5~15 95 30 130 465 177
G3/4“ 1.5~15 110 30 130 465 177
G1“ 1.5~15 110 30 130 465 177
歡迎來電咨詢微小流量電動調節閥產品詳細信息!
上一個產品: BZRHP電動防爆調節閥 下一個產品: 電動壓力調節閥控制系統
?
