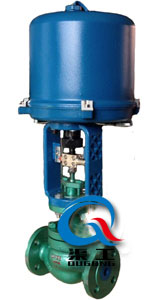

ZRHP電動單座調節閥

一、電動單座調節閥 產品概述

本公司的ZRHP、ZDHP型電動單座調節閥是由閥體、閥座、閥芯閥桿、導向套、閥蓋及密封填料與電動執行器經配合后組成。電動單座調節閥流體通道成S型,壓降損失小,流量大,流量特性精度高,可調范圍大。屬于智能電動調節閥系列產品之一,是一種性能高的電動單座調節閥,適用于各種不同壓力和溫度的流體和對泄漏要求高的場合。電動執行機構為電子式一體化結構,內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源便可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。電動單座調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。電動單座調節閥主要應用于電力、冶金、石油、化工、鍋爐、輕工等行業的自動控制系統中。

ZDHP電動單座調節閥 ZRHP電動單座調節閥
ZDHP電動單座調節閥 ZRHP電動單座調節閥

二、電動單座調節閥 主要技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程(mm) 16 25 40 60 100
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座柱塞型閥芯
流量特性 直線性、等百分比
配置執行器類別 381L系列電動執行器、PSL系列電動執行器
執行器參數 電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP55、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:≤95%

三、電動單座調節閥 主要結構圖

電動單座調節閥(金屬硬密封結構) 電動單座調節閥四氟軟密封結構
電動單座調節閥 (金屬硬密封結構) 電動單座調節閥 (四氟軟密封結構)

四、電動單座調節閥 主要零件材料

1 閥體 WCB 304 316 316L
2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
3 閥座 304 304 316 316L
4 閥芯 304 304 316 316L
5 導向套 304 304 316 316L
6 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
7 閥蓋 WCB 304 316 316L
8 閥桿 304 304 316 316L
9 金屬墊 304 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 螺栓 25 不銹鋼 不銹鋼 不銹鋼
12 填料壓蓋 WCB 304 316 316L

五、電動單座調節閥 主要性能指標

項目 指標值
基本誤差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死區% 1.0
始終點偏差% 電開 始點±2.5 終點±2.5
始點±2.5 終點±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

六、電動單座調節閥 外形圖

電動單座調節閥配3810L執行器尺寸圖 電動單座調節閥配PSL執行器尺寸圖
電動單座調節閥(配3810L執行器) 電動單座調節閥(配PSL執行器)

七、電動單座調節閥 安裝連接尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 600 640 880
PN40 194 197 200 235 267 292 317 368 425 473 610 760 910
PN64 206 200 210 251 286 311 337 394 440 508 650 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 132 158 170 179 214 221 234 270 294 331 390 450
H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218 218 218
歡迎來電咨詢電動單座調節閥產品詳細信息!
