上海渠工閥門管道工程有限公司

自力式調節閥

首頁 >> 產品中心 >> 自力式調節閥

ZZW自力式溫度調節閥

一、自力式溫度調節閥 產品概述

本公司的ZZW型自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的。其控制作用為比例調節被控介質溫度變化時,傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時,感溫液體膨脹。推動閥芯向下關閉自力式溫度調節閥,減少熱媒的流量;被控介質的溫度低于設定值時,感溫液體收縮.復位彈簧推動閥芯開啟,增加熱媒的流量。自力式溫度調節閥主要適用于采暖空調生活熱水、石油化工、電力、機電紡織、橡膠、食品等行業。

ZZW型自力式溫度調節閥(二通) ZZW型自力式溫度調節閥(三通)
ZZW型自力式溫度調節閥 (二通) ZZW型自力式溫度調節閥 (三通)

二、自力式溫度調節閥 產品特點

1、體積小重量輕安裝簡易;
2、免維修式工作;
3、調解設定簡易;
4、無源工作(無電源、氣源正常工作);
5、調試費用低;
6、閥體密封采用V型環高溫密封組件,避免了閥桿過緊抱死或漏氣的可能性。

三、自力式溫度調節閥 工作原理

ZZW自立式溫度調節閥按用途可分為:加熱用溫度調節閥、冷卻用溫度調節閥、三通合流溫度調節閥、三通分流溫度調節閥。不同用途的自力式溫度控制閥的工作原理大體相同,都是利用感溫液體受熱膨脹、遇冷收縮及液體不可壓縮的原理進行調節。下面以加熱用溫度調節閥為例,結合工作原理示意圖說明其工作過程:將溫度傳感器插入被控介質中,當被控介質溫度升高時,感溫液體膨脹,作用力克服彈簧阻力,推動閥芯向下移動,閥門趨于關閉,從而減少熱媒介質流量;反之,當被控介質溫度低于設定值時,感溫液體收縮,彈簧復位推動閥芯開啟,增加熱媒介質流量,使被控介質溫度趨于升高。循環往復,從而使被控介質溫度保持在設定溫度值的允許范圍內。

四、自力式溫度調節閥 主要技術參數及性能指標

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250
Kv值(m3/h) 3.4 5.5 11 15 19 31 52 78 122 190 300 350
公稱壓力 PN1.6、2.5MPa
法蘭標準 JB/T79.1-94、79.2-94、GB/T9113等
閥體材料 鑄鐵(HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
閥芯材料 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)
溫包材料 銅鍍鎳等
設定值偏差 ±2℃
溫控范圍 用于生活熱水供應:30~100℃; 用于采暖、中央空調:40~90℃;
用于除氧器等生產工藝過程:80~110℃; 用于其它特殊用途:120~180℃

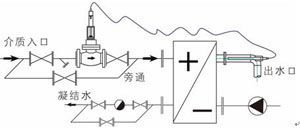

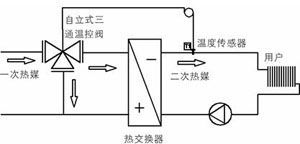

五、自力式溫度調節閥 安裝示意圖

自力式溫度調節閥(二通) 自力式溫度調節閥(三通)
自力式溫度調節閥 (二通) 自力式溫度調節閥 (三通)

六、自力式溫度調節閥 主要性能指標

ZZW型自力式溫度調節閥(二通) ZZW型自力式溫度調節閥(三通)
ZZW型自力式溫度調節閥 (二通) ZZW型自力式溫度調節閥 (三通)

七、自力式溫度調節閥 主要連接尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250
L 二通 150 160 180 200 230 290 310 350 400 480 600 730
三通 150 160 180 200 230 290 310 350 400 480 600 730
H 二通 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 640
三通 140 140 150 160 180 200 222 230 270 280 306 474
H1 二通 500 540 580 640 700 750 820 950 1100 1280
三通 500 540 580 640 700 750 820 950 1100 1280
H2 350
T 235 420 430 630 1000
d 25(護套直徑φ28)
重量(Kg) 8 10 13 15 18 30 35 60 75 85 110 150


歡迎來電咨詢ZZW自力式調節閥產品詳細信息!
