上海渠工閥門管道工程有限公司

自力式調節閥

首頁 >> 產品中心 >> 自力式調節閥

ZZDQ/ZZYVP自力式氮封閥

一、自力式氮封閥 產品概述

本公司的ZZDQ自力式氮封閥(即氮封裝置)主要用于儲罐頂部氮氣壓力恒定控制,以保護罐內物料不被氮化及儲罐安全。氮封閥由ZZDQ快速泄放閥及ZZV自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。
儲罐內壓力升高至設定壓力時,快速泄放閥迅速開啟,將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時,開啟閥門,向罐內充注氮氣。因微壓調節閥需要使用在壓力為0.1Mpa壓力以下,現場壓力較高,安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa,壓力可按分段設定,從0.5Kpa 至66 Kpa以下,介質溫度溫度≤80℃。

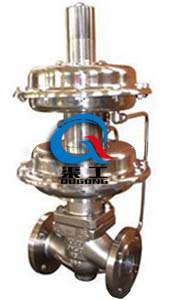

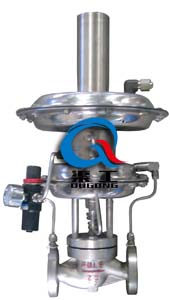

ZZDQ自力式氮封閥 (全不銹鋼)	ZZDQ自力式氮封閥 (全不銹鋼)
ZZDQ自力式氮封閥 (全不銹鋼) ZZDQ自力式氮封閥 (全不銹鋼)

二、自力式氮封閥 產品特點

(1)不用外加能源,能在無電、無氣的場合工作,既方便又節約能源。
(2)氮封裝置供氮,泄氮壓力設定方便,可在連續生產的條件下進行。
(3)壓力檢測膜片有效面積大,設定彈簧剛度小、動作靈敏、裝置工作平衡。
(4)采用無填料設計,閥桿所受磨擦力小、反應迅速、控制精度高。
(5)供氮裝置采用指揮器操作,減壓比可達100:1,減壓效果好、控制精度高。
(6)需在罐頂設置呼吸閥。
(7)呼吸閥制止了常規氮封裝置中啟閉頻繁易損壞的缺陷。

三、自力式氮封閥 主要技術參數

公稱通徑 20 25 40 50 80 100 150
閥座直徑 6 15 20 25 32 40 50 65 80 100 125 150
額定流量系數Kv 3.2 5 8 10 20 32 50 80 100 160 250 400
壓力調節范圍 0.5~70 20~120 60~400 300~700 500~1000 KPa
公稱壓力PN 1.0、1.6 MPa
被調介質溫度 80、200 ℃
流量特性 快開型
調節精度 5%
允許壓降(MPa) 1.6 1.6 1.1 0.6 0.4
薄膜有效面積(C㎡) 200 280 400
允許泄漏量 符合ANSIB16.104—1976 IV級
閥蓋形式 標準型 (整體式)
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式 單座型閥芯
流量特性 直線性

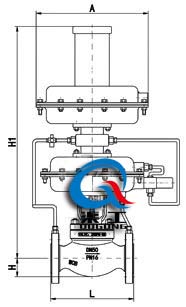

四、自力式氮封閥 主要外形圖

自力式氮封閥 (精小型閥體) 自力式氮封閥 (迷你型閥體)
自力式氮封閥 (精小型閥體) 自力式氮封閥 (迷你型閥體)

五、自力式氮封閥 主要外形尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150
L 150 160 180 200 230 290 310 350 400 480
H 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
H1 330 330 350 350 360 430 440 450 520 650
A 310 400
歡迎來電咨詢ZZDQ氮封裝置、ZZYVP自力式氮封閥自力式氮封閥產品詳細信息!
