上海渠工閥門管道工程有限公司

球閥

首頁 >> 產品中心 >> 球閥

VQ40F/H手動V型球閥

一、手動V型球閥 產品概述

本公司的V40F/H手動V型球閥是一種芯閥座采用金屬,或金屬對聚四氟乙烯密封配合的旋轉球閥,它將球閥和蝶閥的很好控制特性結合成一體,既可用作控制調節閥,又可作關斷切斷閥。手動V型球閥其主要特點是:
(1)不帶管接頭的整體式閥體,因此不受管道或螺栓應力影響,并且由于閥體沒有管接頭,故耐壓殼體不會受壓力“突變”的影響;
(2)具有一個V型閥體,即使在小流量或高粘度介質的情況下,也可在整個量程范圍內,保持控制的精度;
(3)閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈,閥座用截面較大的鎢鈷硬質合金制成,通過一個合金的波紋彈簧進一步鞏固了閥座的結構;
(4)當法蘭V型球閥關閉時,V型缺口與閥座之間產生楔形剪切作用,并既具有自潔功能又可制止球芯卡死,手動V型球閥較適用于管線結垢凍結或含有纖維和顆粒固體場合。

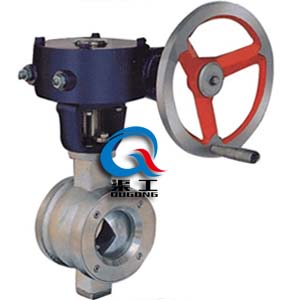

手動V型球閥 (法蘭V型球閥) 手動V型球閥 (對夾式V型球閥)
手動V型球閥 (法蘭V型球閥) 手動V型球閥 (對夾式V型球閥)

二、手動V型球閥 主要性能規范

公稱壓力 PN(MPa) 試驗壓力 適用介質 適用溫度
殼體試驗 密封試驗
1.6 2.4 1.76 水、油、氣及高粘度、含纖維、固體顆粒等介質 -28℃~550℃
2.4 3.75 2.75
4.0 6.0 4.4
應用規范 連接法蘭 JB79-59 GB20592-97 AMSI B16.5
檢驗和試驗 JB/T 9092-99 、API 598

三、手動V型球閥 主要零件材料

零件名稱 閥門材質
閥體、閥蓋 WCB CF8
密封圈 2Cr13+氮化 304+氮化
球體 2Cr13+硬格 304+硬格
閥座、閥桿 2Cr13 304
墊片 柔性石墨+不銹鋼 柔性石墨+不銹鋼
雙頭螺栓 35CrMoA 1Cr18Ni9Ti

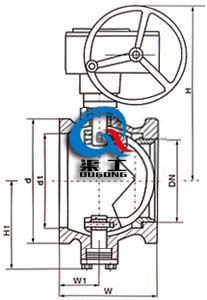

四、手動V型球閥 主要外形尺寸圖

手動V型球閥 (對夾式V型球閥) 手動V型球閥 (法蘭式V型球閥)
手動V型球閥 (對夾式V型球閥) 手動V型球閥 (法蘭式V型球閥)

五、手動V型球閥 外形連接尺寸

公稱壓或壓力級 公稱通徑 尺寸(mm)
(mm) (in) W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
CLASS150 25 - 50 - 25 - 64 38 57 200
40 11/2 60 - 25 - 82 49 63 205
50 2 75 124 32 62 100 60 92 225
65 21/2 85 145 38 72.5 120 75 100 235
80 3 100 165 45 82.5 131 89 108 260
100 4 115 194 50 97 158 113 117 270
125 5 135 210 55 105 180 140 140 320
150 6 160 229 65 114.5 216 164 177 340
200 8 200 243 80 121.5 268 205 200 390
250 10 240 297 92 148.5 326 259 252 420
300 12 - 338 - 169 - 300 270 510

六、手動V型球閥 訂貨須知

訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司訂購;
3、當使用的場合很重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們為您審核把關。

歡迎來電咨詢VQ40F法蘭V型球閥產品詳細信息.
上一個產品: Q71F超薄對夾球閥 下一個產品: Q41N高壓鍛鋼球閥
?
